SolidPlant 3D中的Routing功能是一款强大的管道设计软件，是智能管道生成的必要工具。不仅可以快速的生成管道及其相关组件，还可以快速的对管道进行二次编辑，本期给大分享的是管道支撑、阀门操作器、等距附件、复制管道等功能。

16、管道支撑

管道支撑是我们在进行管道设计时及重要的一项内容，solidpalnt为我们提供了丰富的管道支撑库，在其他同类型的三维管道设计软件当中，创建管道支架是及其复杂的工作，需要花费我们大量的时间是创建管道支架库，但是这部分内容，solidplant自带管道支架库，可以大大减少我们的设计时间和精力，下面为大家一一讲解具体的使用方法，

 首先和其他管道功能一下，我们要进入草图功能模块，在需要添加管道支架的地方，点选草图直线，选中需要添加的支架类型，

点选之后，我们需要的管道支架就行自动生成在需要的位置，当然我们也可以通过草图约束的方式进行定位，在管道支架对话框的底部，有我们点选管道的直径大小

生成完成后，退出草图即可

我们自动添加的管道支架也可以在我们的单线图中自动显示，根据我们添加的管道支架类型进行相关的显示标识

如果我们当我们添加完成后，如需要修改，也很方便，进入我们的修改类型对话框，即可对相关的数据进行修改，包括管道支架的高度，角度，坡道的高度等，只需要输入我们需要的数值，即可快速完成管道支架的修改功能，整个工作一气呵成。

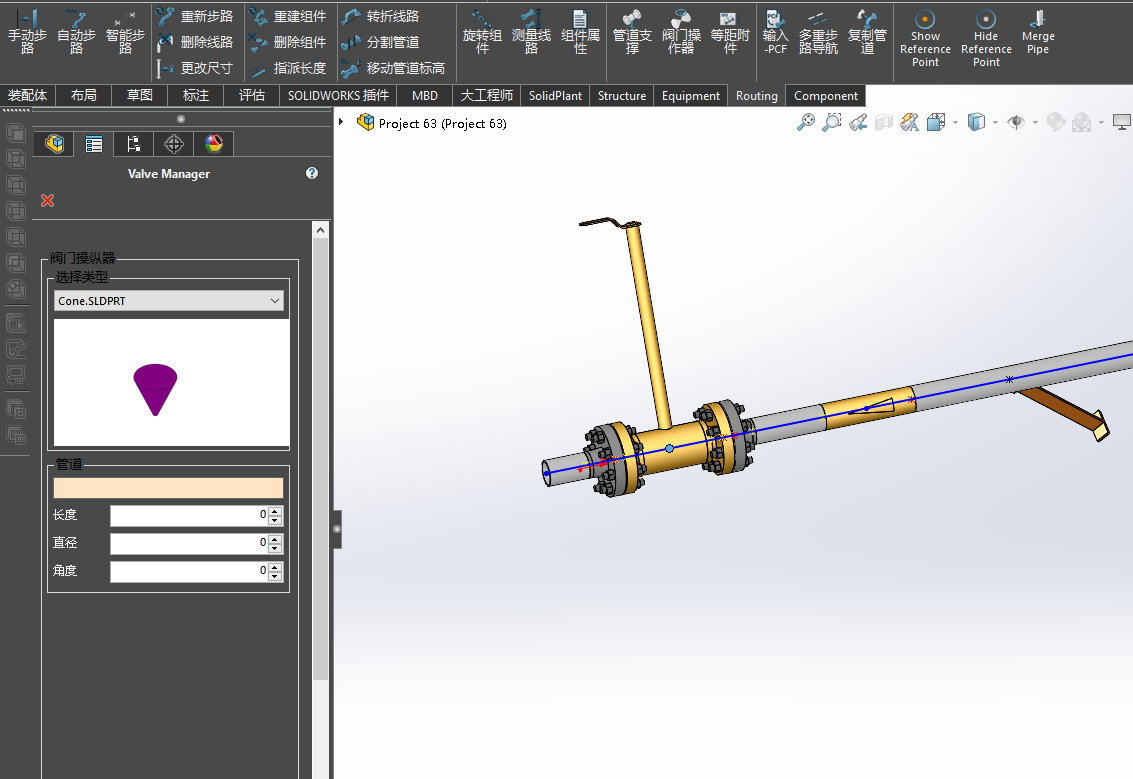

17、阀门操作器，此功能可以帮助我们添加不同类型的操作手柄，满足我们模型与实际状况的需求，在需要添加操作器的地方，单击，然后就会弹出我们的操作器对话框，根据我们的需求设置相关的长度和直径、角度等内容，就可完成我们的操作器添加

18、等距附件

此功能可以帮我们完成在ISO图纸的相关注解工作，在需要添加注解的地方，单击草图线路，就会弹出的对话框

第一项允许我们输入相关的注解内容，帮我们完善ISO图纸的注解

19、复制管道

当我们有很多同样管道时，复制管道功能可以帮我们快速完成众多数量的管道创建工作，此功能我们不一样要进行草图模块，在零件模式下即可完成管道的复制工作，相关的操作流程和我们在SW中的操作是一样的，只不过最后会有一个需要我们输入管道编号的对话框，按照我们工艺管道的需求，对管道名称进行更改即可。
